Godkända laddboxar: Varför det är viktigt för säkerheten

Med den snabba övergången till elfordon blir laddinfrastrukturen en alltmer central del av vår vardag, både i hemmet och på offentliga platser. En av de viktigaste aspekterna att beakta vid installation av laddstationer är säkerheten. Att välja en godkänd laddbox som uppfyller gällande krav och standarder är inte bara en rekommendation, utan en nödvändighet för att skydda både personer och egendom från allvarliga risker. I denna artikel går vi igenom varför det är så viktigt att satsa på godkända laddboxar, vad CE-märkning och olika standarder innebär, och vilka säkerhetskrav som ställs.

Säkerheten först: Varför vanliga uttag inte räcker

Även om det kan tyckas enkelt att ladda en elbil via ett vanligt vägguttag (Schuko-uttag), är detta starkt avrått för regelbunden användning. Vanliga uttag är inte dimensionerade för den höga och långvariga belastning som elbilsladdning innebär. En elbil drar hög effekt under många timmar, vilket kan leda till överhettning i uttaget, i kablarna bakom väggen och i elcentralen. I värsta fall kan denna överhettning orsaka brand. Elsäkerhetsverket, den svenska myndigheten som ansvarar för elsäkerhet, rekommenderar endast laddning i vanliga uttag som en tillfällig nödlösning under uppsikt och med begränsad strömstyrka.

En dedikerad laddbox är speciellt konstruerad för elbilsladdning och innehåller inbyggda säkerhetsfunktioner som kontinuerligt övervakar laddningen. Dessa funktioner kan upptäcka fel som överström, jordfel och överhettning och snabbt bryta strömmen för att förhindra farliga situationer. För organisationer som bostadsrättsföreningar, företag och fastighetsägare är valet av en godkänd laddbox med korrekt installation avgörande för att uppfylla det juridiska och moraliska ansvaret för säkerheten i sina fastigheter. Att inte göra det kan leda till materiella skador, personskador och problem med försäkringsbolag.

CE-märkning och europeiska standarder

När du väljer en laddbox är det viktigt att kontrollera att den är CE-märkt. CE-märkningen är ingen kvalitetsmärkning i sig, men den indikerar att produkten uppfyller grundläggande hälso-, miljö- och säkerhetskrav enligt relevanta EU-direktiv. För laddboxar är Lågspänningsdirektivet (LVD) och Elektromagnetisk kompatibilitet (EMC-direktivet) särskilt relevanta. CE-märkningen är tillverkarens egen försäkran om att produkten överensstämmer med dessa krav och får säljas fritt inom Europeiska ekonomiska samarbetsområdet (EES). Även om CE-märkningen är en grundläggande indikation på att produkten uppfyller vissa säkerhetskrav, garanterar den inte att installationen är korrekt utförd.

Utöver CE-märkningen finns det flera standarder som är viktiga för elbilsladdning:

• Mode 3-laddning: Detta är den standardiserade och rekommenderade metoden för AC-laddning via en dedikerad laddbox. Mode 3-laddning innebär kommunikation mellan laddboxen och bilen för att säkerställa en säker och kontrollerad laddningsprocess. Kabeln mellan laddboxen och bilen är strömlös tills en säker anslutning har etablerats.
• Typ 2-kontakt: Detta är standardkontakten för AC-laddning i Europa sedan 2018. De allra flesta nya elbilar och laddhybrider i Europa använder Typ 2-kontakten för normalladdning (AC). Att välja en laddbox med Typ 2-uttag eller fast Typ 2-kabel är därmed framtidssäkert och kompatibelt med de flesta fordon. Användning av Typ 2-kontakt är också ett krav för att kunna erhålla skattereduktionen för Grön Teknik.
• CCS (Combined Charging System): Standardkontakten för snabbladdning med likström (DC) i Europa. Relevant för publika snabbladdningsstationer, men inte för de AC-laddboxar som normalt installeras i hem och på arbetsplatser.
• OCPP (Open Charge Point Protocol): Detta är en öppen kommunikationsstandard som möjliggör kommunikation mellan laddstationer från olika tillverkare och ett centralt administrationssystem (CSMS). För organisationer som installerar flera laddpunkter är OCPP-stöd viktigt för flexibilitet, framtidssäkring och möjligheten att använda avancerade funktioner som centraliserad lastbalansering och smart laddning.

Att välja laddboxar som uppfyller dessa standarder, utöver att vara CE-märkt, är en viktig del i att säkerställa en trygg och funktionell laddningslösning.

Behörighet och risker med felaktig installation

En godkänd laddbox är bara en del av lösningen; installationen måste också utföras korrekt. I Sverige är elinstallationsarbete strikt reglerat av Elsäkerhetslagen för att garantera säkerheten. Endast behöriga elinstallatörer eller personer som arbetar under överinseende av ett registrerat elinstallationsföretags egenkontrollprogram får utföra elinstallationsarbete.

Att anlita ett registrerat och behörigt elinstallationsföretag är inte bara en rekommendation, utan ett lagkrav. Ett behörigt företag har den nödvändiga kompetensen och följer de föreskrifter som Elsäkerhetsverket utfärdar. Du kan enkelt kontrollera om ett företag är registrerat via Elsäkerhetsverkets e-tjänst ”Kolla elföretaget”.

Riskerna med att anlita obehöriga installatörer eller försöka installera en laddbox själv är betydande:

• Elsäkerhetsrisker: Felaktigt utförda installationer är en vanlig orsak till elolyckor och bränder. Det kan handla om felaktig koppling, användning av undermåligt material eller feldimensionerade komponenter, vilket kan leda till överhettning, kortslutning och i värsta fall brand eller elchock.
• Juridiska konsekvenser: Att utföra behörighetskrävande elinstallationsarbete utan rätt auktorisation är ett brott mot Elsäkerhetslagen och kan leda till rättsliga påföljder.
• Försäkringsproblem: Om en skada, som en brand, kan härledas till en felaktigt utförd elinstallation av en obehörig person, finns en stor risk att försäkringsbolaget nekar ersättning.
• Funktionsproblem: En felaktigt installerad laddbox kanske inte fungerar korrekt, laddar långsammare än förväntat eller orsakar störningar i fastighetens övriga elsystem. Produktgarantier kan också upphöra att gälla vid icke-fackmässig installation.
• Förlorade bidrag och avdrag: För att få del av skattereduktionen för Grön Teknik (för privatpersoner/bostadsrättsinnehavare) krävs det att både laddboxen och installationen köps från samma företag. För ”Ladda bilen”-stödet (för BRF/företag) krävs installation av ett behörigt företag.

Det yttersta ansvaret för elanläggningens säkerhet ligger alltid hos anläggningsinnehavaren (fastighetsägaren eller organisationen). Detta ansvar innebär att säkerställa att installationer utförs korrekt av behöriga personer och att anläggningen underhålls löpande.

Viktiga säkerhetsfunktioner i godkända laddboxar

En godkänd laddbox för Mode 3-laddning ska vara utrustad med flera säkerhetsfunktioner för att minimera riskerna under laddning. De mest centrala är:

• Jordfelsbrytare: En jordfelsbrytare (JFB) är en kritisk säkerhetskomponent som snabbt bryter strömmen vid jordfel. Jordfel kan uppstå vid isolationsskador i kablar eller apparater, där ström tar en oavsiktlig väg till jord. En JFB jämför strömmen som går ut med strömmen som kommer tillbaka; om skillnaden överstiger ett visst värde bryts strömmen snabbt för att förhindra elchock. JFB ger även ett viktigt brandskydd genom att upptäcka små felströmmar som kan orsaka värmeutveckling. Det finns olika typer av JFB. Typ A är vanligast i bostäder och reagerar på växelströmsfel och pulserande likströmsfel. För elbilsladdning, där rena likströmsfel kan uppstå, krävs en JFB Typ B eller en Typ A JFB kombinerad med en särskild DC-skyddsenhet (RDC-DD). Många moderna laddboxar har denna skyddsfunktion inbyggd.
• Överströmsskydd: Laddboxen, eller kretsen den är ansluten till, ska vara skyddad mot överbelastning och kortslutning av säkringar eller automatsäkringar. Dessa skydd bryter strömmen om strömstyrkan blir för hög, vilket förhindrar överhettning av ledningarna.
• Kommunikation med bilen: I Mode 3-laddning kommunicerar laddboxen med bilen för att stämma av maximal laddström och övervaka processen. Laddboxen levererar inte spänning till kabeln förrän bilen signalerar att den är korrekt ansluten och redo att ta emot ström. Detta förhindrar att strömförande kontakter exponeras.

Genom att säkerställa att laddboxen har dessa inbyggda skyddsfunktioner och att de är korrekt installerade av en behörig elektriker, minimeras riskerna avsevärt.

Val av laddbox: Mer än bara pris och design

När en organisation ska investera i laddinfrastruktur finns det många olika modeller och system på marknaden. Utöver pris och design bör man beakta en rad tekniska och funktionella aspekter för att säkerställa att lösningen är godkänd, säker, skalbar och hanterbar på lång sikt.

Viktiga jämförelsekriterier inkluderar:

• Maximal laddeffekt (kW) och faser: Bestämmer hur snabbt bilen kan laddas. Vanliga effekter är 3,7 kW, 7,4 kW, 11 kW och 22 kW. Även om många elbilar kan laddas med 3 faser, kan bilens inbyggda laddare (OBC) begränsa effekten. Att installera för 3 faser (om fastigheten tillåter det) är dock en bra framtidssäkring.
• Anslutningstyp: Välj mellan fast kabel eller Typ 2-uttag. Uttag ger mer flexibilitet för användaren.
• Inbyggda säkerhetsfunktioner: Kontrollera typ av jordfelsbrytare (Typ A med DC-skydd eller Typ B).

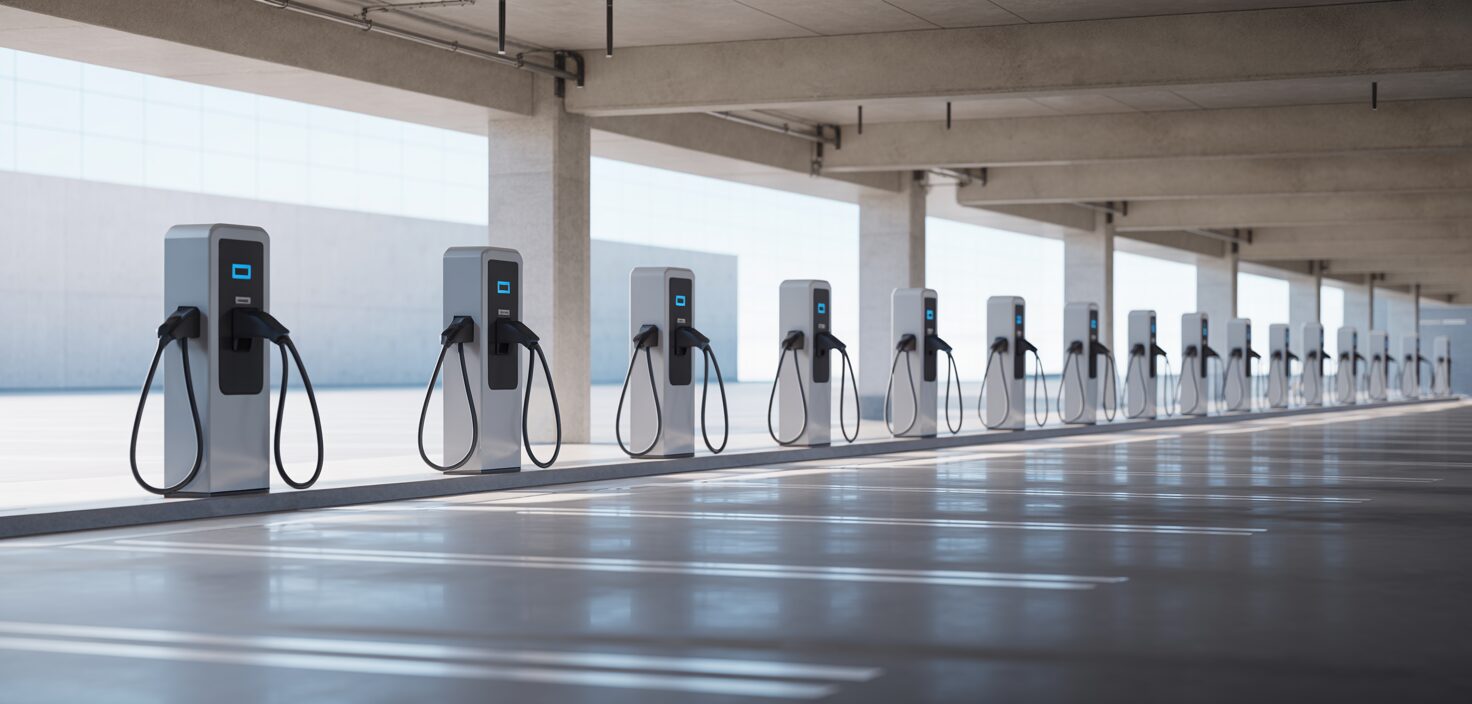

• Lastbalansering: Särskilt viktigt i installationer med flera laddpunkter för att undvika överbelastning av fastighetens elsystem. Dynamisk lastbalansering, som justerar laddeffekten baserat på fastighetens totala förbrukning i realtid, är den mest avancerade och rekommenderade lösningen.
• OCPP-stöd: För organisationer är stöd för OCPP (Open Charge Point Protocol) avgörande för att kunna integrera laddboxarna med centrala administrations- och betalsystem. Detta ger flexibilitet och kontroll över systemet.
• Administration och betalningslösningar: För storskaliga installationer behövs ett system för användarhantering, mätning av förbrukning (helst med MID-certifierade mätare) och automatisk debitering. Många leverantörer erbjuder kompletta plattformar för detta.
• Skalbarhet: Kan systemet enkelt byggas ut med fler laddpunkter i framtiden?

Marknaden erbjuder ett brett utbud av laddboxar och system från olika tillverkare. Populära märken på den svenska marknaden inkluderar Zaptec, Easee, Charge Amps, DEFA, Garo, Wallbox och fler. Vissa modeller, som Zaptec Pro och Garo Entity Pro, är speciellt utformade för större installationer med fokus på systemintegration och skalbarhet.

För bostadsrättsföreningar, företag och samfälligheter som söker en komplett och trygg lösning för elbilsladdning kan en partner som Vålt AB vara ett värdefullt stöd. Med fokus på kvalitet, hållbarhet och kundanpassade lösningar erbjuder de helhetslösningar från behovsanalys och val av godkänd utrustning till professionell installation och hantering av bidragsansökningar, vilket säkerställer att hela processen blir enkel och säker för kunden.

Elsäkerhet i praktiken: Innehavarens ansvar och fortlöpande kontroll

Enligt Elsäkerhetslagen har anläggningsinnehavaren (oftast fastighetsägaren eller organisationen) ett fortlöpande ansvar för att se till att elanläggningen är säker. Detta innebär att anläggningen ska underhållas, användas på ett korrekt sätt och vid behov anpassas om förutsättningarna för dess användning förändras. Sedan 2022 finns det krav på att detta arbete med elsäkerhet ska ske genom dokumenterade rutiner för fortlöpande kontroll, baserat på en riskbedömning av den specifika anläggningen.

Dessa rutiner bör specificera:

• Kontrollernas omfattning och intervall: Vilka delar av anläggningen ska kontrolleras och hur ofta? Detta anpassas efter riskbedömningen.
• Kontrollmetoder: Vilka metoder ska användas (visuell inspektion, funktionstestning, mätning)?
• Dokumentation: Hur ska resultaten från kontrollerna dokumenteras?
• Hantering av brister: Hur ska upptäckta fel och brister hanteras och åtgärdas?
• Ansvar och kompetens: Vem ansvarar för att utföra kontrollerna och vilken kompetens krävs?

Exempel på punkter som kan ingå i en checklista för egenkontroll inkluderar att kontrollera elcentraler och apparatskåp för synliga skador, renlighet och onormal värme; att inspektera kablar och ledningar för skador och korrekt placering; samt att kontrollera uttag, strömbrytare och ansluten utrustning för skador och korrekt funktion.

Utöver den lagstadgade egenkontrollen kan försäkringsbolag ställa krav på periodisk elrevisionsbesiktning av en särskilt auktoriserad besiktningsingenjör, administrerat via till exempel Elektriska Nämnden (Brandskyddsföreningen). Dessa besiktningar ger en mer djupgående analys av anläggningens skick och kan inkludera metoder som termografering för att upptäcka dold överhettning. Att uppfylla dessa besiktningskrav är viktigt för att garantera fullt försäkringsskydd.

Vanliga elfel och hur de hanteras

Att känna till de vanligaste typerna av elfel och hur de hanteras är en del av ett proaktivt elsäkerhetsarbete:

• Kortslutning: En oavsiktlig, lågresistiv förbindelse mellan två punkter med olika potential. Orsakar en mycket hög ström som snabbt bryts av säkringar eller automatsäkringar. Kan orsakas av skadad isolering.
• Jordfel: Ström läcker ut från den avsedda kretsen till jord. Kan orsaka elchock eller brand. Upptäcks primärt av jordfelsbrytare.
• Överbelastning: För hög strömstyrka i en krets över en längre tid. Orsakas ofta av för många eller för effekthungriga apparater på samma säkringsgrupp. Leder till överhettning och brandrisk. Skyddas av säkringar.

Vid tecken på elfel, som utlösta säkringar/JFB, bränd lukt, rök, värmeutveckling eller flimrande ljus, är det viktigt att agera snabbt och säkert. Vid allvarliga tecken som lukt eller rök bör strömmen brytas omedelbart och eljour eller räddningstjänst kontaktas. Vid utlösta säkringar/JFB kan en systematisk felsökningsmetod användas för att isolera felet (koppla ur apparater en efter en). Om problemet kvarstår, eller om det är ett fel i den fasta installationen, ska en behörig elektriker anlitas.

Grundläggande ellära för ökad förståelse

För att bättre förstå elsäkerhet och elinstallationer kan en grundläggande förståelse för elektriska begrepp vara till hjälp:

• Spänning (Volt, V): Den ”drivkraft” som får strömmen att flyta.
• Ström (Ampere, A): Flödet av elektrisk laddning.
• Resistans (Ohm, Ω): Motståndet mot strömflödet.
• Ohms lag: Beskriver sambandet mellan spänning, ström och resistans: U = R × I.
• Effekt (Watt, W): Hur snabbt energi omvandlas (energi per tidsenhet). P = U × I. Viktigt för dimensionering av säkringar och kablar.
• Energi (Kilowattimme, kWh): Total mängd energi som förbrukats över tid. Det är energin som mäts och debiteras. E = P × t.
• Likström (DC): Strömmen flödar i en riktning (t.ex. från batterier, solceller).
• Växelström (AC): Strömmen byter riktning periodiskt (standarden i elnätet). Laddboxar för normalladdning använder AC, som sedan omvandlas till DC i bilens inbyggda laddare.
• Trefassystem: Används för eldistribution, med tre växelspänningar förskjutna i tiden. Möjliggör överföring av mer effekt och drift av kraftigare utrustning. De flesta laddboxar med högre effekt använder trefas.

Att ha koll på dessa begrepp underlättar dialogen med elektriker och leverantörer och bidrar till bättre beslut kring laddinfrastruktur.

Slutsats

Att välja godkända laddboxar och säkerställa att installationen utförs av ett behörigt elinstallationsföretag är avgörande för säkerheten vid elbilsladdning. CE-märkning och efterlevnad av relevanta standarder som Mode 3 och Typ 2 är grundläggande krav. Inbyggda säkerhetsfunktioner som jordfelsbrytare (helst Typ B eller Typ A med DC-skydd) och överströmsskydd är nödvändiga för att förebygga olyckor och bränder. För organisationer tillkommer vikten av att välja systemlösningar som är skalbara, har stöd för administration och betalning (gärna via OCPP), och som kan integreras med befintliga elsystem och eventuellt solcellsanläggningar.

Elsäkerhet är ett kontinuerligt arbete som kräver att anläggningsinnehavaren tar sitt ansvar genom att ha dokumenterade rutiner för fortlöpande kontroll. Att känna till grundläggande elsäkerhetsprinciper, de vanligaste elfelen och hur man agerar vid indikation på fel är viktigt. Genom att prioritera säkerhet, välja godkända produkter och anlita kvalificerade fackmän kan organisationer och privatpersoner skapa trygga och effektiva laddlösningar för framtiden.

Har du frågor om laddinfrastruktur eller behöver hjälp med att hitta en säker och godkänd lösning för din bostadsrättsförening, ditt företag eller din fastighet? Kontakta en expert inom området för rådgivning.
